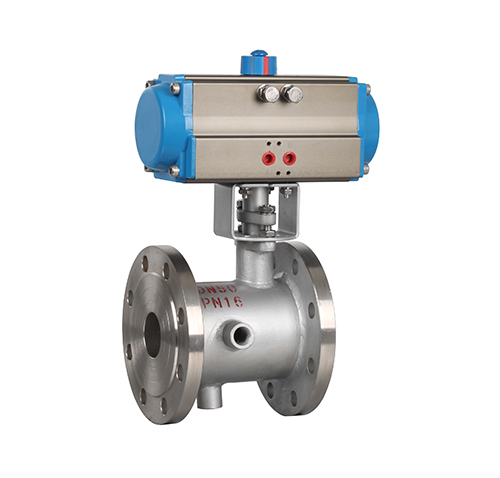

BQ641F气动保温球阀

在线咨询

产品描述
技术参数
相关产品

一、BQ641F气动保温球阀概述

BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

二、BQ641F气动保温球阀的技术规范

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
驱动方式	手动、电动、气动
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

三、BQ641F气动保温球阀的主要零部件材质

零件名称	材质
零件名称	C	P	R
夹套	25	SUS304	SUS304
阀座	WCB	SUS304	SUS316
阀体	25	SUS304	SUS316
密封圈	RPTFE、PTFE、对位聚苯
球体	SUS304	SUS304	SUS316
阀杆	1Cr13	SUS304	SUS316
填料	柔性石墨、RPTFE、PTFE
填料压盖	WCB	SUS304	SUS316

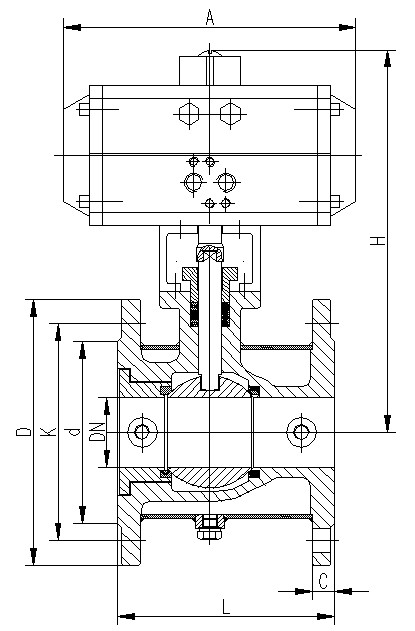

四、BQ641F气动保温球阀的外形尺寸图

BQ41F-16(系列1)(国标尺寸)

公称通径DN(Mm)	尺寸(Mm)						配应法兰(Inch)
公称通径DN(Mm)	L	D	K	D	C	Z-Φd	配应法兰(Inch)
15	108	135	100	78	16	Z-Φ18	DN32
20	117	145	110	85	16	Z-Φ18	DN40
25	127	160	125	100	16	Z-Φ18	DN50
32	140	180	145	120	18	Z-Φ18	DN65
40	165	180	145	120	18	Z-Φ18	DN65
50	178	195	160	135	19	Z-Φ18	DN80
65	203	245	210	185	21	Z-Φ18	DN125
80	229	280	240	210	23	Z-Φ23	DN150
100	254	335	295	265	24	Z-Φ23	DN200
125	267	335	295	265	24	Z-Φ23	DN200
150	292	405	355	320	28	Z-Φ25	DN250
200	330	520	470	435	32	Z-Φ25	DN350
