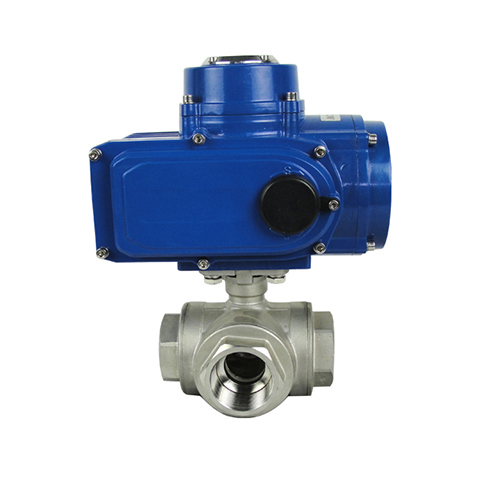

三通螺纹电动球阀
在线咨询
  • 产品描述
  • 技术参数
  • 相关产品
  • 一、三通螺纹电动球阀概述

上海高成阀门生产的三通螺纹电动球阀是由角行程电动执行器及内螺纹三通球阀组成,是一种旋转类切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。内螺纹电动三通球阀以220V单相交流电为动力源,接受控制系统的开关信号,通过单相电源切换驱动可逆单相齿轮减速机,使球阀按规定要求对管路进行切换。两阀座密封电动三通内螺纹球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。电动三通内螺纹球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。


  • 二、三通螺纹电动球阀主要技术参数

阀体形式三通球阀L型、T型
公称通径DN15~50mm
公称压力PN1.6、2.5、4.0、6.4 MPa
连接形式螺纹式(适用于1/2"~2")
压盖型式螺母旋紧式
密封填料聚四氟乙烯填料、PPL高温密封材料

  • 三、三通螺纹电动球阀主要特点

  1. 1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
    2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
    3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
    4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。



  • 四、电动执行器主要参数

执行器型号ZMA系列电动执行器
主要技术参数电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%



  • 五、三通螺纹电动球阀主要零部件材料

主阀体铸钢、不锈钢
连接端铸钢、不锈钢
阀座PTFE、PPL
球体2Cr13+硬化处理、304、316
阀杆不锈钢
支架25
联轴器25
执行器铸铝(根据不同执行器而定)


六、三通螺纹电动球阀主要性能规范


试验压力(MPa)公称压力(MPa)
1.62.54.06.4
强度试验2.43.756.09.6
密封试验1.762.754.47.04
气密试验0.4~0.7MPa

上海高成阀门制造有限公司专业生产气动蝶阀、气动球阀,电动执行器以及电动球阀电动蝶阀等,气动球阀型号多样,价格实惠,在工业自动化阀门领域积累了丰富生产和销售经验。如有任何疑问,请致电我们021-66400088,我们定会尽心尽力为您提供满意的服务。
